Kiud fusioon splaiss

Mis on Fiber Fusion Splicer

Kiudude fusiooniliitmik on seade, mis sulatab elektrikaare abil kaks optilist kiudu nende otspindadel kokku, et moodustada üks pikk kiud. Saadud liite või liitliide ühendab kaks klaaskiudu püsivalt otsast otsani, nii et optilised valgussignaalid võivad ühest kiust teise liikuda väga väikese kaduga.

Fiber Fusion Spliceri eelised

Kaasaskantavus

Fiber fusion splaiserid on väikesed ja kerged, võimaldades tehnikutel neid hõlpsasti erinevatesse töökohtadesse kaasas kanda. See teisaldatavus välistab vajaduse suuremahuliste seadmete järele, parandab manööverdusvõimet kitsastes kohtades ja vähendab tehnikute koormust.

Kiire splaissimine

Nendel kiudude liitmise splaissijatel on kiire splaissimisaeg, mis vähendab oluliselt FTTH-ühenduste üldist paigaldusaega. Tehnikud saavad projektid kiiresti lõpule viia, võimaldades Interneti-teenuse pakkujatel pakkuda klientidele kiiret ühendust lühema aja jooksul.

Kasutajasõbralik liides

Fiber fusion splaiserid on loodud kasutajasõbraliku liidesega, mis lihtsustab splaissimise protsessi. Erinevate kogemustega tehnikud saavad kiiresti õppida neid seadmeid kasutama, säästes aega ja ressursse koolitusele.

Täiustatud ühenduvus

Kasutades uusimat tehnoloogiat, tagab kiudude liitmisliitmik kõrgeima kvaliteediga splaissi, mille tulemuseks on parem signaaliedastus ja väiksem kadu. See tähendab lõppkasutajate jaoks kiiremat ja usaldusväärsemat Interneti-kiirust.

Miks valida meid

Ekspertiis

Meil on ekspertide meeskond, kellel on oma valdkonnas vajalikud oskused ja teadmised vajalike teenuste osutamiseks.

Klienditugi

Meie klienditoe meeskond on ööpäevaringselt saadaval, et lahendada klientide muresid või küsimusi.

Kvaliteetsed teenused

Pakume oma klientidele tippkvaliteediga tooteid või teenuseid ning oleme pühendunud nende ootustele kõrgemale pakkumisele.

Kogemused

Meil on suurte kogemustega spetsialistide meeskond, kes pakub asjatundlikku nõu ja teenuseid, mis aitavad teil oma eesmärke saavutada.

Kuidas Fiber Fusion Splicer töötab?

Joondamine
Väikeste ja täpsete mootorite abil kohandab kiudude liitmisliiter kiudude positsioone, kuni need on õigesti joondatud, nii et viimistletud ühendus oleks võimalikult sujuv ja sumbumisevaba. Joondamisprotsessi ajal saab kiudoptiline tehnik vaadata kiu joondamist tänu optilise võimsusmõõturi, videokaamera või vaatamisulatuse suurendusele.

Lisandite põletamine
Kuna väikseimgi jälg tolmust või muudest lisanditest võib kahjustada splaissi võimet edastada optilisi signaale, ei saa te kunagi olla liiga puhas, kui asi puudutab liitmist. Kuigi kiud puhastatakse käsitsi enne splaissimisseadmesse sisestamist, sisaldavad paljud liitliistujad protsessi täiendavat ettevaatusabinõust puhastamisetappi. Enne sulatamist tekitavad need kiu otste vahele väikese sädeme, et põletada ära kogu järelejäänud tolm või niiskus.

Fusioon

Kui kiud on õigesti paigutatud ning järelejäänud niiskus ja tolm on ära põletatud, on aeg kiudude otsad kokku sulatada, et moodustada püsiv ühendus. Ühendusseade kiirgab teist suuremat sädet, mis sulatab optilise kiu otspinnad, ilma et kiudude kattekiht ja sulaklaasi südamik kokku jookseks (katte ja südamiku lahus hoidmine on hea liitmise jaoks ülioluline – see minimeerib optilise kadu). Seejärel ühendatakse sulatatud kiudude otsad kokku, moodustades lõpliku sulamisliitmiku. Seejärel viiakse läbi hinnangulised splaissimiskadude testid, kusjuures enamiku kiudude liitsidemete tüüpiline optiline kadu on 0,1 dB või vähem.

Fiber Fusion Spliceri jaoks kasutatud tööriistad ja seadmed

Fusion splaiss

Liitsplisser on seade, mida kasutatakse liite splaissimiseks. See joondab kaks kiudu ja rakendab elektrikaare, et sulatada kiudude otsad, luues püsiva ühenduse.

Mehaaniline ühendus

Mehaaniline splaiss on seade, mida kasutatakse mehaaniliseks splaissimiseks. See hoiab kahte kiudu paigal ja joondab need, et luua pidev andmeedastustee.

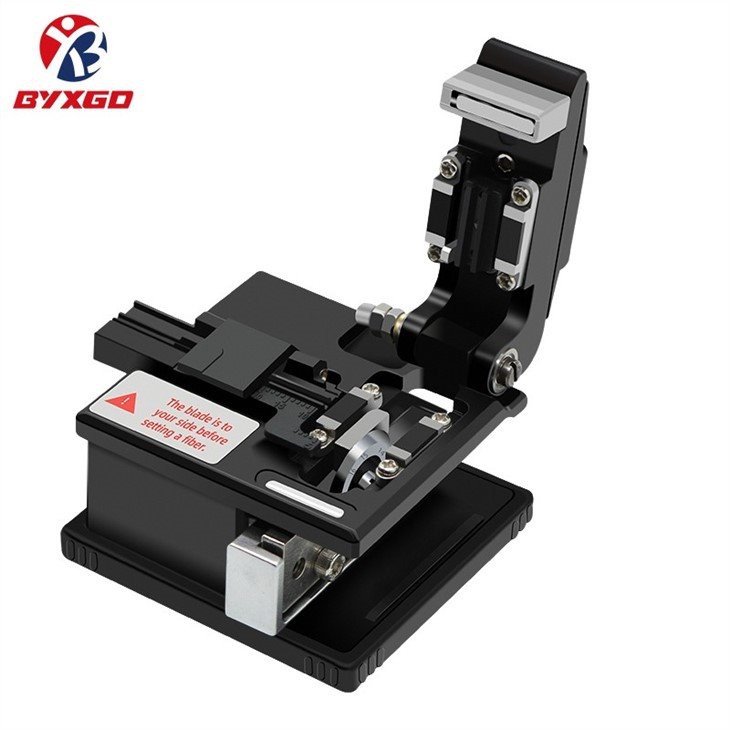

Kiulõikur

Fiiberlõikur on tööriist fiiberoptilise kaabli puhtaks ja täpseks lõikamiseks, tagades splaissimiseks puhta ja sileda pinna.

Fiiberoptiline eemaldaja

Kiudoptiline eemaldaja on tööriist, mida kasutatakse kiudoptilise kaabli kaitsekatte eemaldamiseks, paljastades palja kiu splaissimiseks.

Alkohol ja salvrätikud

Kiudude puhastamiseks enne splaissimist kasutatakse piiritust ja salvrätikuid, tagades splaissimiseks puhta ja sileda pinna.

Fiber Fusion Splicer seadmeid õigesti puhastada

V-soonte puhastamine
V-kujulised sooned on kiudude liitmisliitmike olulised komponendid, kuna need aitavad omavahel ühendatavaid optilisi kiude õigesti joondada. Optilised kiud on väga väikesed ja tundlikud ning kõik tolmu- või mustuseosakesed (ükskõik kui väikesed) võivad kiu täielikult nihutada. Võtke uus vatitups ja kastke see alkoholi. Võtke see tampoon ja harjake õrnalt V-kujuliste soonte pinda, alustades ühest otsast teise. Olge õrn, et vältida seadme kahjustamist.

LED-ide ja peeglikaitseklaaside puhastus
Led-tuli toimib valgusallikana, mis aitab kogu pilditöötlusetapil. Sama lugu on peegli kaitseklaasiga. Määrdunud klaas muudaks pildi raskesti nähtavaks, nii et puhastamine on vajalik kurjus. Üldine puhastusprotsess on sama. Võtke vatitups, kastke see alkoholi ja libistage õrnalt üle LED-pinna. Ärge kasutage klaasi puhastamisel liigset jõudu, kuna see võib kahjustada saada. Kasutage alati alkoholi väikestes kogustes. Liigne alkoholi ei ole soovitatav kasutada, kuna see võib jätta plekke, mida võib olla raske puhastada. Mõnel juhul on plekid eemaldamatud, mille tulemuseks on klaasivahetus. Samuti vältige iga hinna eest konserveeritud õhu kasutamist puhastamiseks.

Paljaste kiudpatjade puhastamine
Paljad kiudpadjad aitavad kasutajatel kinnitada optilise kiu V-soontesse. Mis tahes mustuseosakesed või muud saasteained võivad põhjustada kiudude nihke, mis häirib kogu splaissimise protsessi. Võtke vatitups, niisutage seda alkoholiga ja alustage puhastusprotsessi, nagu on kirjeldatud ülaltoodud jaotistes. Pärast puhastamist kasutage liigse alkoholi eemaldamiseks kuiva vatitupsu. Olge õrn, kuna liiga suur jõud võib kiudpatju kahjustada.

Mikroskoopide puhastamine
Mikroskoobid koos LED-ide ja peeglikaitseklaasiga aitavad teid pilditöötlusetapil. Teie mikroskoop (ja selle objektiivid) on teie peamine visualiseerimisallikas. Kõik objektiivi katvad saasteained muudavad selle nägemise raskeks. Enne objektiivi puhastamist eemaldage kindlasti paigaldatud elektroodid. Need käepidemed peaksid olema ettevaatlikud, kuna need on väga teravad. Pärast seda võite jätkata puhastusprotsessi alkoholiga niisutatud vatitupsuga. Paremate tulemuste saamiseks pühkige objektiivi ringjate liigutustega. Kuivatage alkohol kuiva puuvillaga ja paigaldage elektroodid uuesti.

Kahaneva ahju puhastamine
Tolm ja mustus kuhjuvad termokahanevasse ahju teiste osadega võrreldes kergesti. Esmalt kasutage kuumutusplaadi puhastamiseks kuiva vatitupsu. See eemaldab kõik suured osakesed. Järgige seda alkoholiga niisutatud vatitupsuga. Vajadusel eemaldage liigne alkohol.

Kiuhoidikute puhastamine
Viimaseks, kuid mitte vähemtähtsaks, on kiuhoidikud, mida saab puhastada täpselt samamoodi nagu ülal. Kasutage töö tegemiseks lihtsalt alkoholiga immutatud vatitupsu.

Tegurid, mida tuleb fiibertuumasünteesi liitmisseadmete valimisel arvestada

Joondamise tehnoloogia

● Täpne joondamine on väikeste ühenduskadude saavutamiseks ülioluline.

● Sõltuvalt projekti nõuetest saate valida südamiku joondamise ja katte joondusega liitmike vahel.

● Südamiku joondamise kiudude liitmik pakub paremat joondamise täpsust ja on ideaalne täiustatud rakenduse stsenaariumide jaoks.

● Plakeeritud joondusega kiudude liitmik on soodsam ja sobib tavaliste splaissimisvajaduste jaoks.

Splaissimise aeg

● Töötõhususe suurendamiseks on oluline splaissimise aja vähendamine.
● Otsige kiire splaissimistehnoloogiaga varustatud kiudude liitmise splaissijat, et minimeerida seisakuid splaissimise ajal.

● Katkematu töö tagamiseks arvestage ühenduskohtade arvu aku laadimise kohta.

Kaasaskantavus

● Kui töötate sageli erinevates kohtades või peate tegema splaissimist kitsastes kohtades, tuleks kaasaskantavust kaaluda.

● Valige kompaktsed ja kerged fusioonliitmisseadmed, mis ei tee jõudluses järeleandmisi.

Kiudude ühilduvus

● Veenduge, et kiudude liitmik ühildub kiutüüpidega, millega töötate.
● Võtke arvesse kiudude läbimõõtu ja katteid, mida liitliitja suudab toime tulla.
● Valige tulevaste projektide jaoks mitmekülgse ühilduvusega fusioonliitsid.

Kasutajasõbralik liides

● Kasutajasõbralik liides lihtsustab kasutamist ja vähendab õppimiskõverat.
● Otsige intuitiivsete juhtpaneelide ja selgete visuaalsete kuvadega fusiooniliite.
● Parema kasutatavuse tagamiseks kaaluge lisafunktsioone, nagu puuteekraanid ja mitme keele tugi.

Kulud ja investeeringutasuvus (ROI)

● Määrake eelarve ja hinnake kavandatava liitmisseadmete pikaajalist ROI potentsiaali.
● Võtke arvesse esialgset ostumaksumust, hoolduskulusid ja seadmete eeldatavat eluiga.
● Arvutage potentsiaalne kokkuhoid, mis tuleneb väiksematest ühenduskadudest ja võrgu suuremast töökindlusest.

Fiber Fusion Splicer'i ühendamine

Eemaldage kiud

Enne sulatamist eemaldage kaablikate ja kate. Kasutades sellist tööriista nagu mehaaniline kiueemaldaja, vähendage katet ja välispinda, kuni järele on jäänud vaid paljad kiudude südamikud.

Puhastage kiud

Kuigi kiudude liitmise splaisser põletab enne liitmist lisandid ära, tuleb kiud puhastada, kui liinist allpool on saasteaineid. Kiudoptilise puhastuslahuse ettevaatlik kasutamine peaks eemaldama enamiku tolmu või osakesi.

Lõika kiud

See samm nõuab kõige suuremat täpsust. Kasutage kiulõikurit, tehke ettevaatlikult kiu sisse murd, mille otsad on kiu teljega risti.

Joondage kiud

Kui kasutate automaatse joondusega liitjat, asetage lihtsalt kiudude liitmise liitmiku otsad seadme hoidikusse. Käsitsi joondatud liitmike puhul sobitage kiu otsapinnad nii, et elektroodid oleksid keskel.

Sulatage kiud

Seade keevitab kaks otsa kokku ja seejärel testib, et veenduda, et need on kindlalt ühendatud.

Kaitske ühenduskohta

Kui sulamist on kontrollitud, paigaldage äsja sulatatud ala ümber termokahanev hülss, et kaitsta seda saastumise eest. Mõni kiudude liitmise splaisser võib seda teha automaatselt.

Meie sertifikaat

Esitatud küsimused

K: Mis on optiliste kiudude liitmise eeltingimus?

V: Millised on mõned eeldused enne optiliste kiudude liitmist? Kontrollitud keskkond, nagu ühenduskaubik, haagis või telk, ja stabiilne tööpind, mis on piisavalt suur, et mahutada liitmik, tööriistad ja liitmikusulgur.

K: Mis on tüüpiline kadu fusiooniliitmises?

V: Kui tegemist on pistikute kahe splaissingu ühendamisega, on vastuvõetav kiu splaissimise kadu umbes {{0}},7 kuni 1,5 dB konnektori kohta. Liitsplaissimisel vähendatakse vastuvõetavat kadu umbes 0,1 kuni 0,5 dB splaissi kohta. Seetõttu pole üllatav, et tööstuses eelistatakse termotuumasünteesi splaissimist.

K: Milline on õige viis kiudude käsitlemiseks pärast selle ühendamist?

V: Nii et pärast kiudude edukat kokkusulatamist on aeg kaitsta sulatatud kiudu, kandes uuesti katte peale või kasutades ühenduskaitset. Võite kasutada termokahanevat plastikut, silikoongeeli või mehaanilisi pressimiskaitseid, et kaitsta ühenduskohta väliste kahjustuste ja purunemise eest.

K: Kui kaua kulub fiiberoptilise kaabli ühendamiseks?

V: Üldine rusikareegel on see, et ühele splaissile kulub umbes neli minutit ja 12-kiudude massisulandumiseks kulub vastavalt umbes kaheksa minutit splaissi kohta. 1728-kiudude loenduskaabli (144 massilist splaissi) ühendamiseks kuluks lintkaabli jaoks umbes 19 tundi pidevat splaissimist.

K: Kas kiudude ühendamine on raske?

V: FTTH kiudude splaissimine on keeruline protsess, mis nõuab asjatundlikke teadmisi ja täpsust. Siin on peamised väljakutsed, millega tehnikud splaissimise käigus silmitsi seisavad. Kiu joondamine: kiu otste täiuslik joondamine on väikese kadudega splaissühenduste saavutamiseks ülioluline.

K: Millised on termotuumasünteesi splaissimise kaks kõige kriitilisemat probleemi?

V: Täpsed ja puhtad kiuotsad on edukaks liitmike jaoks hädavajalikud. Õige kiudude ettevalmistamine hõlmab täpset lõikamist, et saavutada risti ja lamedad kiuotsad, minimeerida otsavahed ja tagada südamiku optimaalne joondamine.

K: Millised on kiudoptilise splaissimise kaks peamist meetodit?

V: Kiudude splaissimine on kahe kiu püsiva ühendamise protsess. Erinevalt fiiberoptidest, mis on mõeldud ristühendus- või vahetuspaneelide hõlpsaks ümberkonfigureerimiseks. Kiudude splaissimist on kahte tüüpi – mehaaniline splaissimine ja sulandusliitmine.

K: Mis on termotuumasünteesi kaarekatse?

V: Selle protsessi eesmärk on veenduda, et teie liiter on valmis ja suudab aidata teil oma tööd ilma luksumisteta lõpule viia. Kaare kontrollimine aitab tagada, et liitmik on häälestatud vastavalt keskkonnatingimustele ja et teie masina sätted sobivad ühendamiseks ideaalselt.

K: Millised on kiudude splaissimise probleemid?

V: Liigne kadu. Ebapiisav fusioonliitmine võib põhjustada suure signaalikadu, mis mõjutab võrgu üldist kvaliteeti ja kiirust. Saastumine: kiu otstele võib koguneda tolm, mustus ja muud saasteained, mille tulemuseks on halvad splaissimistulemused ja halvenenud jõudlus.

K: Mis on vastuvõetav kiu kadu?

V: Kiu kadu sõltub ka kiu tüübist ja jõudluse klassist. Enamik mitmerežiimilisi seadmeid on tavaliselt 62,5/125-mikronkiudkiud, mille jõudlus peab olema 3,75 detsibelli/km 850 nm juures ja 1,5 dB/km lainepikkusel 1300 nm, et spetsifikatsioonile vastaks või ületaks.

K: Kas kahjustatud kiudoptilisi kaableid saab ühendada?

V: Põhiprotsess on järgmine: lõigake kaabli kahjustatud osa välja. Valmistage ette kaabli mõlemad otsad, eemaldades ümbrise, puhvri ja puhastades katmata kiu. Sisestage kaabli mõlemad otsad pleissi.

K: Kas saate kiudoptilist kaablit lõigata ja ühendada?

V: Kui tagavarakaablit on palju, võib katkise kiu kahe osa kahjustatud otsad ära lõigata ja ette valmistada. Seejärel ühendatakse need otsad kokku ja kinnitatakse kaitsekarpi, milles on kiudoptilise kaabli pistikud.

K: Mida ONU tähendab kiudaineid?

V: ONU tähistab optilise võrgu ühikut. ONT ja ONU on samad asjad. Nii ONT kui ka ONU viitavad tarbija lõppseadmetele, mis on ühendatud optilise kiu kaudu kodu (FTTH) sideühendusega. Kuid kui soovite saada tehnilist teavet, on üks erinevus ja see on see, et ONT on ITU-T termin, samas kui ONU on IEEE termin.

K: Mitu korda saate fiiberoptilist kaablit jagada?

V: Nende maksimaalne jaotussuhe on 1:32 (see tähendab, et ühe sisendi saab jagada maksimaalselt 32 kiuks).

K: Kui kuum on fiiberoptiline splaissimine?

V: Kõrgel temperatuuril sulatatud splaissimisel (kiu otste materjali temperatuur on umbes 1800 kraadi C. -2, 000 kraadi C. ja temperatuur kiu otste ümbritsevas kaarepiirkonnas on umbes 3, 000 kraadi C.

K: Kas kiudoptiline splaissimine on hea karjäär?

V: Õnneks ei pea fiiberoptikatehnikud muretsema palga pärast. Payscale'i andmetel teenivad fiiberoptilise sertifikaadiga inimesed keskmiselt 61 dollarit000 aastas. Pidage meeles, et see tähendab, et võite teenida oluliselt rohkem, kui jätkate selles valdkonnas.

K: Kas kiudoptilise kaabli ühendamiseks peab teil olema sertifikaat?

V: See on fiiberoptilise võrgu paigaldamise, hoolduse ja remondi jaoks oluline oskus. Kui soovite saada kiudude ühendamise tehnikuks või operaatoriks, peate kvaliteedi- ja ohutusstandardite tagamiseks läbima nõuetekohase koolituse ja sertifikaadi.

K: Millised on kiuühenduste põhinõuded?

V: Kiudude ühendamine peab vastama minimaalse võimsuskadu, lihtsa paigaldamise, vähese sumbumise ja mehaanilise tugevuse põhinõuetele. Fusion splaissingu tehnika kasutab kahe kiu otsa ühendamiseks elektroodide soojust, luues tugeva ja usaldusväärse ühenduse.

K: Mis on termotuumasünteesi põhimõte?

V: Liitsplaissimise põhimõte seisneb selles, et kaks palja kiu otsa (koos kattekihiga) sulatatakse kuumuse mõjul kokku. Täpsemalt, kiuotsad viiakse esialgu tihedalt kokku, nende vahele jääb väike vahe.

K: Millist tüüpi liitmik on ideaalne?

V: Seda tüüpi liitmik sobib ideaalselt ühemoodiliste kiudude sulatamiseks, kuna see tagab kiudude südamiku väga täpse joonduse, mis on vajalik väikeste südamikukiudude jaoks. Tüüpiline splaissingu kadu on ainult 0,02 dB, kui seda kontrollitakse OTDR-testiga.

Hiina ühe professionaalseima kiudude fusiooniliitmike tootjana ja tarnijana iseloomustavad meid kvaliteetsed tooted ja hea teenindus. Võite olla kindel, et ostate meie tehasest konkurentsivõimelise hinnaga kiudude liitmike.
